Les mesures concernant chacun des deux bras sur chacune des 16 vergues sont reportées sur un arc, vergue par vergue. Le profil de la bobine de la vergue correspondante est déterminé comme suit (respirez bien et lisez doucement, c'est pas facile !)

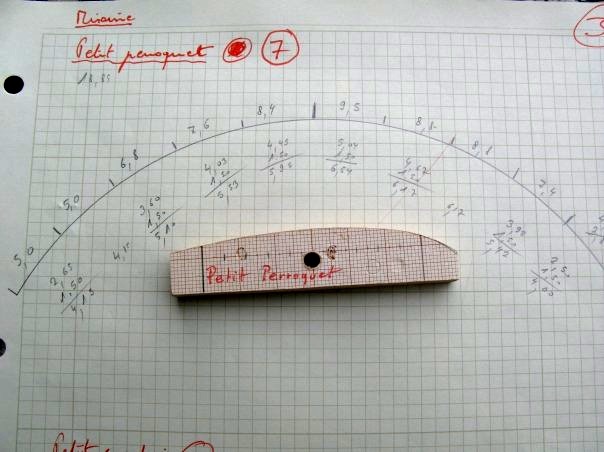

Jean-Claude a décidé que trois tours de bobine correspondent à 12 degrés d'angle pour chacun des phares. La longueur bordée ou choquée pour obtenir le changement d'angle de 12 degrés est divisée par 3 (3 tours) puis par 3,1416 pour obtenir le diamètre de la bobine, puis divisé de nouveau par 2 pour obtenir le rayon. Ce rayon est reporté sur du papier millimétré à des intervalles qui sont fonction du pas de vis choisi pour la gorge. Chaque point est ensuite relié et donne ainsi le profil de la bobine. Le papier est collé sur du contreplaqué, et le profil est découpé. |
